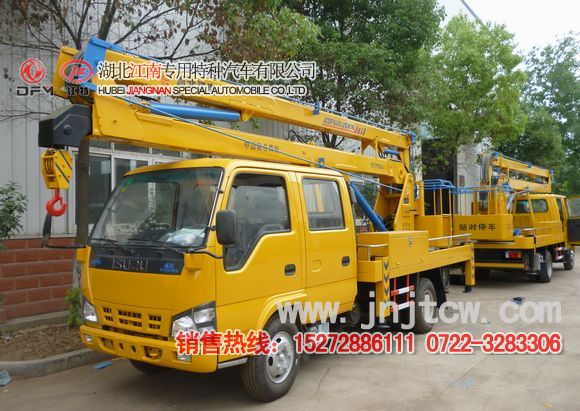

江特牌JDF5051JGKQ4型五十鈴100P高空作業車(14-16米)技術參數
上戶噸位：
慶鈴五十鈴（100批）14-16米高空作業車特色說明：
1.慶鈴五十鈴14-16米高空作業車采用五十鈴100P底盤加裝而成，具有工信部公告253批，免征公告2014年第01冊第35頁，環保公告。
2.伸縮式起重臂1噸吊鉤，起重高度大限位功能，危險工況報警，安全性能卓越
3.支腿跨距大，穩定性好，可同時或單獨操作
4.三節折疊臂，作業范圍大，工作斗載荷大(200KG)設有應急動力源。轉臺、工作斗兩處均可操作。
5.具有互鎖功能，安全可靠外形結構緊湊，體積小，自重輕，機動性好.
|
產品名稱 |
JDF5051JGKQ4型高空作業車 |
產品商標 |
江特牌 |
|
總質量(Kg) |
5420 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
6790×1990×3150 |
|
整備質量(Kg) |
5095 |
貨廂尺寸 |
×× |
|
軸數 |
2 |
軸距 |
3360 |
|
底盤型號 |
QL1070A1HWY |
底盤名稱 |
載貨汽車底盤（二類） |
|
外形尺寸 |
5900×1880×2160 |
輪胎數 |
6 |
|
燃料種類 |
柴油 |
輪胎規格 |
7.00-16 14PR,7.00R16 14PR |
|
排放標準 |
GB17691-2005(國Ⅳ),GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
4KH1-TCG40 |
慶鈴五十鈴(重慶)發動機有限公司 |
2999 |
88 |
底盤參數
慶鈴五十鈴14-16米高空作業車采用雙排座慶鈴600P級別國四底盤，匹配120馬力五十鈴發動機，五十鈴MSB五檔變速箱，冷暖空調，方向助力，前橋2噸，后橋4.8噸，7.00輪胎．
上裝參數
最大作業高度 14-16米 最大工作半徑 6.3-7米
額定平臺栽荷 200Kg(工作斗承載) 回轉角度 360度連續旋轉,液壓油管不扭結
吊鉤 1噸吊鉤(吊鉤伸縮1米) 操作方式 上下電控操作,帶點火熄火裝置,手油門,轉臺、工作斗兩處均可操作。
臂架
◆ 三節折臂式臂架，采用高強度低合金鋼板制作而成，對受力集中處均做過強處理
◆ 下臂變幅范圍0～70度，上臂變幅范圍0～70度，小臂變幅范圍0～90度，結構緊湊，機動性好，作業范圍大。
◆14米高空作業車最大作業半徑：6.3米，最大作業半徑時的作業高度8米；最大作業高度：14米，最大作業高度時的作業半徑：2米。
◆16米高空作業車最大作業半徑：7米，最大作業半徑時的作業高度9米；最大作業高度：16米，最大作業高度時的作業半徑：2米。
支腿
◆ H型支腿，前后支腿均可外伸，縱向跨距3.3米，橫向跨距3.38米。四支腿水平及垂直伸縮均可單獨運動也可以聯動，適應能力強，跨距大，穩定性好。
◆支腿閥設有上車操作和下車操作轉換控制，實現上下車互鎖。
◆支腿閥配有油壓表，可時刻顯示系統液壓壓力
◆支腿爆閃燈，用于作業時支腿示廊，發出光報警信號。
工作斗
◆工作斗額定載荷限載200kg，工作平臺底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心，工作斗電控操作節省工作斗使用空間。
◆外置拉桿強制調平，拉桿長度可調節。
液壓系統
◆液壓系統配有進口油過濾器，保證液壓油品質，額定工作壓力16Mpa，壓力隨負載自動調節，，系統設過載保護閥，油壓超過定值，自動卸載。
◆液壓油箱配有液溫一體表，可時刻檢測液壓油油量及油溫。
安全配置
◆ 臂架油缸帶雙向平衡閥鎖止功能，支腿油缸帶雙向液壓鎖，防止臂架/支腿自動沉降，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖。
◆工作斗配置緊急應急點火，熄火裝置（用于定點維修時熄火發動機，節約能源）。
選 裝 帶電液比例調速閥的電子控制系統：臂架動作電磁閥控制，實現各個動作的無極調整，選配無線遙控操作。吊籃工作照明燈，洗手水箱，支腿爆閃燈
◆ 生產周期：現貨供應
◆ 免費售后：車輛正常行駛一年或三萬公里
◆ 價格：請來電咨詢（楊新華）15272886111 0722-3283306
