| JDF5041JGK12DFA4型東風單排12米高空作業車 主要技術參數 |
| 產品名稱： |
高空作業車 |
外型尺寸： |
5995×1960×2980(mm) |
| 底盤型號： |
DFA1041SJ30D4 |
貨廂尺寸： |
××(mm) |
| 總質量： |
4495(Kg) |
接近/離去角： |
26/17(°) |
| 額定質量： |
(Kg) |
前懸后懸： |
1240/1540(mm) |
| 整備質量： |
4365(Kg) |
最高車速： |
95(km/h) |
| 發動機 |
發動機生產企業 |
排量 |
功率 |
4F20BTCI
SD4AW504U |
常柴股份有限公司
江蘇四達動力機械集團有限公司 |
1995
2270 |
50
50 |
| 排放標準： |
GB3847-2005,GB17691-2005國Ⅳ |
| 軸數： |
2 |
前輪距： |
1412,1445/1396,1458(mm) |
| 軸距： |
2800 |
后輪距： |
1396,1458(mm) |
| 輪胎數： |
6 |
輪胎規格： |
6.50-15 8PR,6.50R15 8PR,6.50-16 10PR,6.50R16 10PR |
| 燃料種類： |
柴油 |
彈簧片數： |
5/7+3,8/6+4 |
| 軸荷： |
1795/2700 |
駕駛室乘人數： |
2 |
| 整車備注： |
前伸415mm;隨底盤選裝駕駛室;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接,后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:470mm. |
| 多方位圖： |
 |
| 專用性能： |
|
| 免征公告： |
JDF5041JGK12DFA4高空作業車免征公告
| 車輛名稱 |
車輛類型 |
生產廠家 |
備注 |
| 高空作業車 |
高空作業車 |
|
第45冊第23頁 | |
| 需要更多資料及產品圖片請直接與我公司聯系，我們會為您提供最好的服務! |

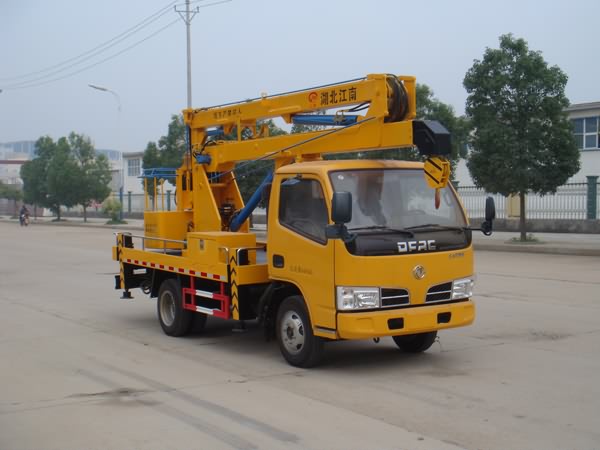

JDF5041JGK12DFA4型東風單排12米高空作業車技術參數
|
底盤參數 |
|
東風12米高空作業車采用東風小多利卡，單排駕駛室,東風小多利卡配常柴95馬力發動機，氣剎，2.8米軸距，193變截面車架，2噸前橋，4噸后橋，7.00鋼絲胎，雙排駕駛室，12伏電池，無空調，有動力轉向，液壓制動. |
|
上裝參數 |
|
最大作業高度 |
12米 |
最大工作半徑 |
5米 |
|
額定平臺栽荷 |
200Kg(工作斗承載) |
回轉角度 |
360度連續旋轉,液壓油管不扭結 |
|
吊鉤 |
1噸吊鉤(吊鉤伸縮1米) |
操作方式 |
上下電控操作,帶點火熄火裝置,手油門,轉臺、工作斗兩處均可操作。 |
|
臂架 |
◆三節折臂式臂架，采用高強度低合金鋼板制作而成，對受力集中處均做過強處理，變幅范圍0～70度，上臂變幅范圍0～70度，小臂變幅范圍0～90度，結構緊湊，機動性好，作業范圍大。
◆最大作業半徑：5米，最大作業半徑時的作業高度7.5米；最大作業高度：12米，最大作業高度時的作業半徑：1.8米。 |
|
支腿 |
◆H型支腿，前后支腿均可外伸，縱向跨距2.66米，橫向跨距3.1米。四支腿水平及垂直伸縮均可單獨運動也可以聯動，適應能力強，跨距大，穩定性好。
◆支腿閥設有上車操作和下車操作轉換控制手柄，實現上下車互鎖。
◆支腿閥配有油壓表，可時刻顯示系統液壓壓力，支腿爆閃燈，用于作業時支腿示廊，發出光報警信號。 |
|
工作斗 |
◆工作斗額定載荷限載200kg，工作平臺底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心。
◆拉桿長度可調節，外置拉桿強制調平。工作斗電控操作節省工作斗使用空間。 |
|
液壓系統 |
◆額定工作壓力16Mpa，壓力隨負載自動調節，液壓油箱配有液溫一體表，可時刻檢測液壓油油量及油溫，系統設過載保護閥，油壓超過定值，自動卸載。
◆液壓系統配有進口油過濾器，保證液壓油品質。 |
|
安全配置 |
◆臂架油缸帶雙向平衡閥鎖止功能，支腿油缸帶雙向液壓鎖，防止臂架/支腿自動沉降，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖。
◆工作斗配置緊急應急點火，熄火裝置（用于定點維修時熄火發動機，節約能源）。 |
|
選 裝 |
◆帶電液比例調速閥的電子控制系統：臂架動作電磁閥控制，實現各個動作的無極調整，選配無線遙控操作。 |
◆ 生產周期：現貨供應
◆ 免費售后：車輛正常行駛一年或三萬公里
◆ 價格：請來電咨詢（楊新華）15272886111 15972776605
